在許多化工企業中高溫調節水需要通過循環冷卻水進行冷卻,不但浪費了余熱資源,同時冷卻水系統自身還要消耗大量的電。通過余熱回收發電解決方案,對這部分余熱進行合理的回收利用,可節約近千萬元的電費,同時還可以節省冷卻水系統的耗電量。

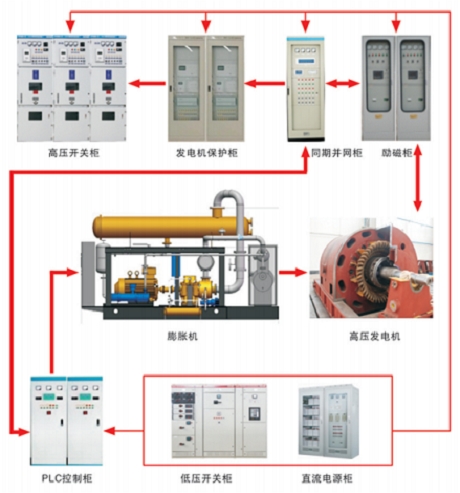

成套設備構成
1、透平膨脹發電機組:膨脹機、齒輪減速箱、發動機、發動機輔助設備、潤滑油系統、密封及工質回收系統、透平膨脹發電機組的監控系統、就地控制設施。
2、成套設備:高壓開關柜、發電機保護、測控柜、發電機機組同期并網柜、發電機勵磁柜、PLC控制柜、低壓開關柜、直流電源柜。
余熱發電工作原理
中低溫廢熱、余熱發電,就是將冷熱源的溫差轉換為有機工質的壓差,推動透平膨脹機做功并拖動發電機發電。熱源可以是多種形式:生產過程中多余的熱水、低壓水蒸汽、工業廢液、化工產品、工業煙氣、海水、地?zé)?、太陽能光熱等?/span>
發電機被拖動起來后,發電機PLC控制系統給同期系統發出允許同期合閘指令,同期系統開始工作,檢查發電機和電網間的相序、電壓、頻率和相位是否一致,如未達到同期并網條件,同期系統會發出調頻、調壓的指令分別送到PLC控制系統進行調速、勵磁系統進行調壓。具備同期條件后同期系統發出同期合閘指令,合發電機出口柜斷路器,發電機并網成功。
發電機組設置繼電保護柜,保護功能:縱差保護、轉子接地保護、復壓閉鎖方向過流保護、低電壓保護、過電壓保護、失磁保護、逆功率保護、定子過流及過負荷保護。
